Empfehle dir Klemmleisten, dann musst weniger Löten und kannst einen "Fliegenden Aufbau" machen und jederzeit etwas ändern..
Änderungen werden sich immer wieder ergeben, besonders im späteren Betrieb. Aber keine Lüsterklemmen, da ärgerst du dich nur.
Und noch ein besonderer Tipp, dokumentiere und nummeriere jede Verdrahtung, du wirst es mir spätestens bei der Fehlersuche danken.
Vielfarbige Flachbandleitungen ersparen dir einen unübersichtlichen Kabelsalat.
Moin Paolo
anbei mal eine Artikelliste von Conrad und von Reichelt.
Den Joystickschalter gibts leider nur bei Conrad, und da auch nur noch solange der Vorrat reicht.
Generell hat Conrad auch die anderen Bauteile.
PS: Die Stufenschalter brauchst erst wenn du weiter im Pitbau machst.
Bauteile Reichelt.pdfBauteile Conrad.pdf

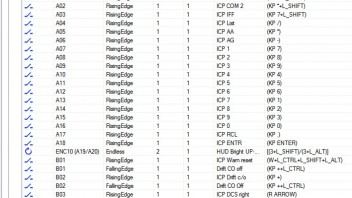

Anbei noch meine Arcaze Config fürs ICP
Die ICP Belegung geht nur bis B11 auf den Rest hab ich mir noch das TWS Prime gelegt
und meine Hilfstabelle / Dokumentation für die Programmierung
https://www.dropbox.com/s/lx0a…ammierung%20NEU1.xls?dl=0
Zur Info noch die Callbacks/Keys für BMS. Da stehen alle Funktionen drin die aktuell in BMS verfügbar sind
BMS_callbacks.pdf
Fürs´s ICP brauchst Encoder. Die Stufenschalter hab ich nur der Vollständigkeit halber mit dazugepackt.
http://de.rs-online.com/web/p/…k-steuerschalter/0516031/
hier noch eine Variante mit längeren pins.Die lassen sich sicher besser verbauen
